        時尚品牌網>資訊>國網標準化一二次融合環網柜DTU、FTU

        國網標準化一二次融合環網柜DTU、FTU

        | | | | 2022-5-19 08:55

        國網標準化一二次融合環網柜DTU技術要求:環進環出單元、饋線單元、母線設備(PT)單元、集中式DTU。所有環進出單元、饋線單元的電源、電流、遙信、遙控等回路采用標準化接口設計,通過二次航空插頭匯總于DTU單元的航插室;母線設備單元的電源、電壓等回路通過二次航空插頭匯總于DTU單元的航插室。DTU單元整體實現三遙、計量、相間及接地故障處理、通信、二次供電等功能;計量采用獨立模塊,DTU核心單元與其通信采集計量數據。DTU單元柜與開關的連接電纜雙端預制,設備支持熱插拔,不同廠家航空插頭可互換;DTU單元柜與開關柜成套供貨,單元柜可整體更換。統一環網箱預留DTU安裝空間尺寸;統一DTU的面板和指示。

        國網標準化配電終端產品介紹(集中式DTU、分散式DTU、罩式FTU)

        依據2021年國網最新規范標準,新一代標準化配電終端系列產品:標準化集中式DTU、標準化分散式DTU、標準化罩式FTU。
        01

        標準化集中式DTU(E9312-E0J2)
        國網標準化集中式站所終端(E9312-E0J2)是依據《12千伏一二次融合環網柜(箱)及配電自動化終端(DTU)標準化設計方案(2021版》規范要求設計研發的新一代配電自動化站所終端。取得相關檢測報告和入網資質的標準化集中式站所終端。

        產品特點

        模塊化產品采用模塊化可擴展設計,由核心單元、電源模塊、后備電源、機柜組成。
        標準化兼顧各地區運行習慣及功能性能要求,結構規范,接口標準,滿足模塊化更換、標準化運維要求。
        可靠性各模塊采用工業級設計,航插連接方式,防護等級可達IP65。
        先進性滿足一二次融合、保測一體的技術需求,迎合了數字配電網發展要求,并具有“端”的強大的數據處理能力。

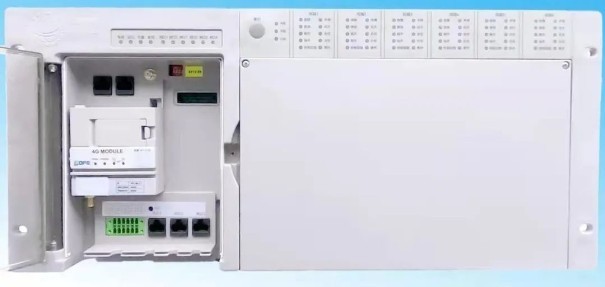

        (E9312-E0J2 核心單元)



        (E9312-E0J2 整機)



        02
        標準化分散式DTU(DF9312-E3)
        國網標準化分散式站所終端(DF9312-E3)是東方電子依據《12千伏一二次融合環網柜(箱)及配電自動化終端(DTU)標準化設計方案(2021版)》規范要求設計研發的新一代配電自動化站所終端。國網標準化分散式站所終端已取得相關測試報告。

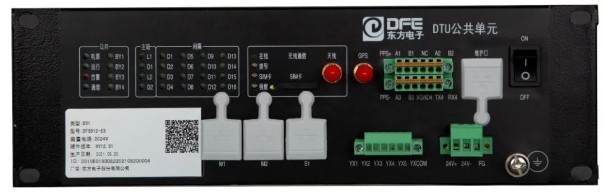

        (DF9312-E3  公共單元)


        (DF9312-E3  間隔單元)



        產品特點

        高度集成

        產品采用模塊化設計,結構小巧,每套終端由若干個間隔單元和公共單元組成。

        結構標準

        結構規范,接口標準,航插式接口便于安裝,滿足模塊化更換、標準化運維要求。

        功能豐富

        具有線損計量、北斗/GPS對時與定位、線路保護、故障錄波等功能,并支持集中型、智能分布式等多種故障處理方式。

        維護便捷

        支持手持終端的藍牙維護方式及豐富的狀態指示燈,為現場安裝調試及運維提供了便利。

        03

        標準化罩式FTU(DF9311-E0Z)
        國網標準化罩式饋線終端(DF9311-E0Z)是東方電子依據《12千伏一二次融合柱上斷路器及配電自動化終端(FTU)標準化設計方案(2021版)》規范要求設計研發的新一代配電自動化饋線終端。
        產品特點

        結構標準
        結構規范,接口標準,航插式接口便于安裝,滿足標準化運維要求。
        高可靠性產品采用工業級低功耗設計,航插連接方式,防護等級可達IP67。
        功能豐富具有線損計量、北斗/GPS對時與定位、斷線告警、短路及接地故障處理、故障錄波等功能,并支持集中型、就地型多種故障處理方式。
        維護便捷支持手持終端的藍牙維護方式,液晶+豐富狀態指示燈,為現場安裝調試及后期運維提供了便利。
        高壓開關柜型號大全
        固定式高壓開關柜:KGN-40.5、XGN68-12、XGN66-12、XGN2-12、HXGN口-40.5、XGN17-40.5、HXGN17-12
        KYN可移開式高壓開關柜:KYN28-12、KYN28A-12、KYN44-12、KYN550-12、KYN28-RYZQ
        環網柜
        HXGN-12、XGN口-12、XGN15-12、HXGN15-12
        充氣柜
        SRM6-40.5、RM16-12、SRM-12
        固體柜
        ZKTSR-12、GTXGN-12
